Innowacyjne zastosowanie DSM - obudowa suchego wykopu

| Łukasz Wackowski, Keller Polska źródło: RI 24.07.2018

PARTNER DZIAŁU




Innowacyjne zastosowanie DSM - obudowa suchego wykopu
fot. Keller Polska

Zobacz więcej na temat:

Innowacje
Technologie
Geotechnika

Więcej z regionu:

Polska

Podziel się ze znajomymi:

facebookLogolinkedInLogolinkedInLogo
emailLogowykopLogogooglePlusLogo



Mniejsza ilość urobku technologicznego w porównaniu do metody jet grouting, pewność osiągnięcia założonej średnicy kolumn oraz możliwość wykonywania kolumn z tzw. pustym przelotem – to główne zalety przesłon poziomych w technologii DSM.
Od czasu pierwszego zastosowania technologii wgłębnego mieszania gruntu DSM (Deep Soil Mixing) dla celów budowlanych w Polsce minęło już 18 lat. W tym czasie Keller Polska wykonał ok. tysiąc realizacji wykorzystując tę metodę z sukcesem do wzmacniania podłoża gruntowego pod nasypami drogowymi i kolejowymi, obiektami mostowymi, fundamentami budynków i elektrowni wiatrowych, silosami, posadzkami, parkingami oraz placami składowymi. Wykonaliśmy również szereg obudów wykopów oraz pionowych przesłon przeciwfiltracyjnych.

Od momentu wdrożenia DSM w Polsce po dzień dzisiejszy nieustannie pracujemy nad rozwojem tej technologii. Efektem tej pracy jest innowacyjne zastosowanie kolumn DSM o średnicy 2,4 m do wykonywania poziomych przesłon przeciwfiltracyjnych, które do tej pory realizowano głównie za pomocą metody jet grouting (Soilcrete®).

Zaletami przesłon poziomych wykonywanych w technologii DSM są:
• zmniejszona ilość urobku technologicznego w porównaniu do metody jet grouting,
• pewność osiągnięcia założonej średnicy kolumn,
• możliwość wykonywania kolumn z tzw. pustym przelotem.

Przesłony poziome w technologii DSM są już szeroko stosowane przez Kellera w USA. Pierwszym w Polsce i Europie zastosowaniem technologii DSM do wykonania pionowej i poziomej przesłony przeciwfiltracyjnej była budowa na terenie zakładu przemysłowego FAMOT w Pleszewie produkującego obrabiarki. Keller Polska podjął się zadania posadowienia dwóch fundamentów pod maszyny frezujące.

Wysoki poziom zwierciadła wody gruntowej oraz bezpośrednie sąsiedztwo istniejących zabudowań uniemożliwiały wykonanie wykopu budowlanego o wymiarach 31 m x 8,2 m x 3,5 m tradycyjnymi metodami. Naszym zadaniem było wykonanie:

• zabezpieczenia wykopu w postaci szczelnej palisady z kolumn DSM Ø 2,4 m zbrojonych kształtownikiem stalowym,
• poziomego ekranu przeciwfiltracyjnego wykonanego za pomocą nachodzących się kolumn DSM Ø 2,4 m
• wzmocnienia podłoża kolumnami DSM Ø 2,4 m dla redukcji osiadania i zwiększenia sztywności posadowienia fundamentu.

Dodatkowo wykonaliśmy:
• posadowienie ściany przeciwpożarowej za pomocą kolumn DSM Ø 1 m zbrojonych kształtownikiem stalowym. Kolumny zaprojektowano na przenoszenie sił wyrywających,
• wzmocnienie podłoża pod stopy fundamentowe w bliskim sąsiedztwie fundamentów pod maszyny.

Obudowa i uszczelnienie dna głębokiego wykopu budowlanego poniżej zwierciadła wód gruntowych została wykonana kompleksowo przy zastosowaniu technologii DSM spełniając założenia Projektu Wykonawczego z zachowaniem normowych odchyłek, szczelności oraz zapewniając bezpieczne posadowienie projektowanego obiektu.

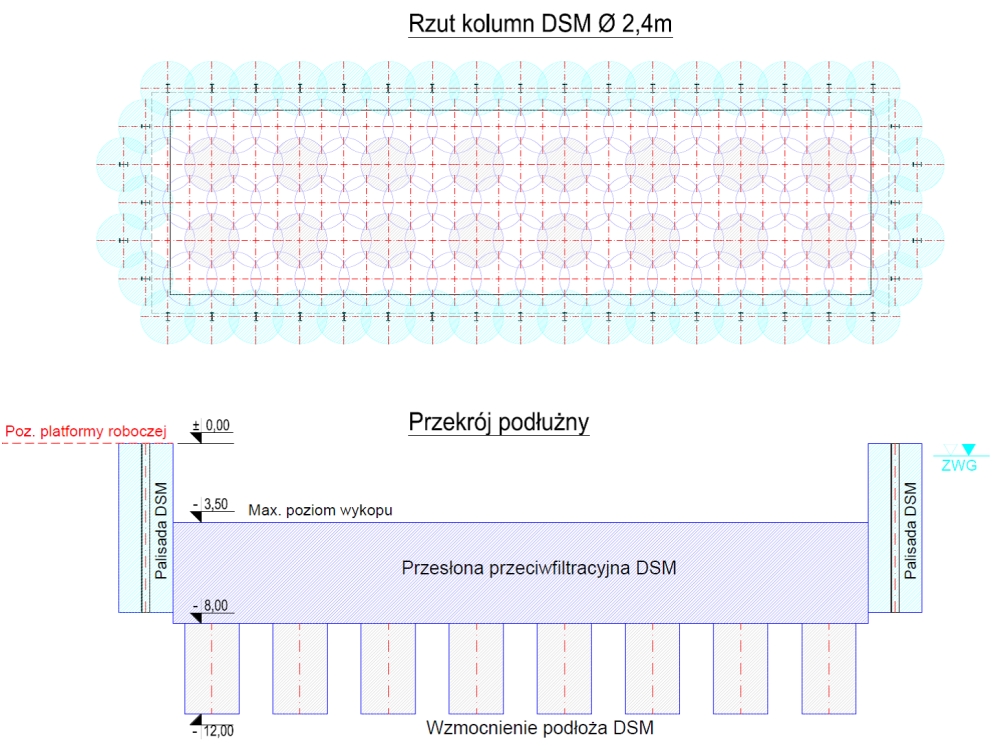

Rys 1. Schemat pionowej oraz poziomej przesłony przeciwfiltracyjnej wraz z kolumnami wzmocnienia podłoża.

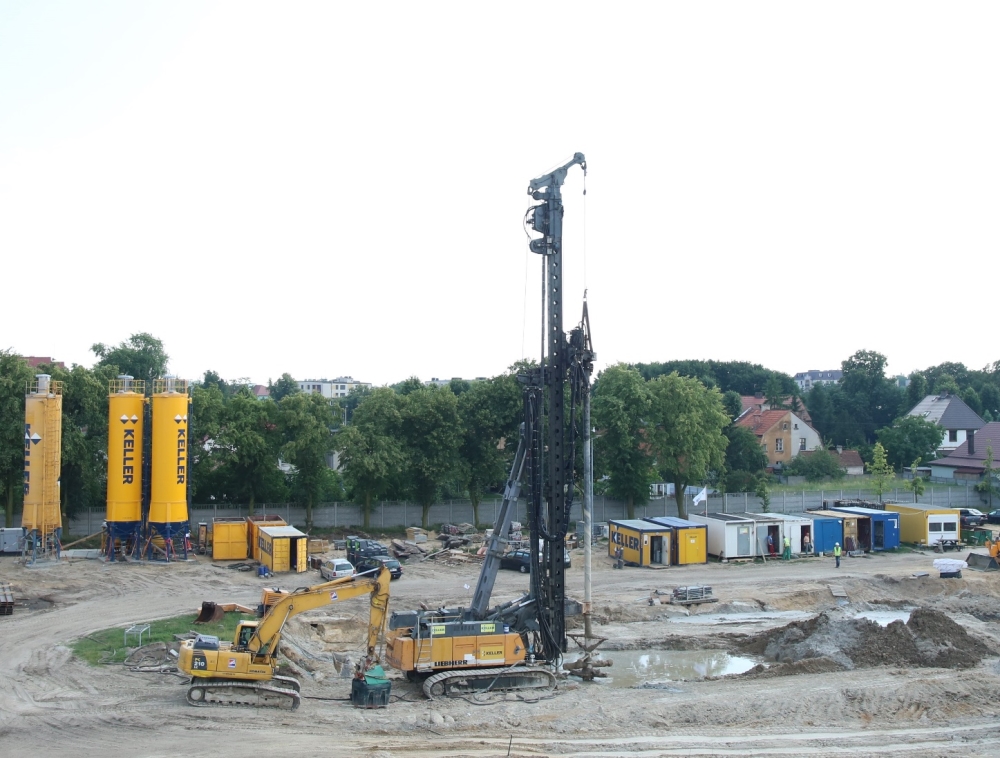

Rys. 2. Wykonywanie kolumn DSM Ø 2,4 m.

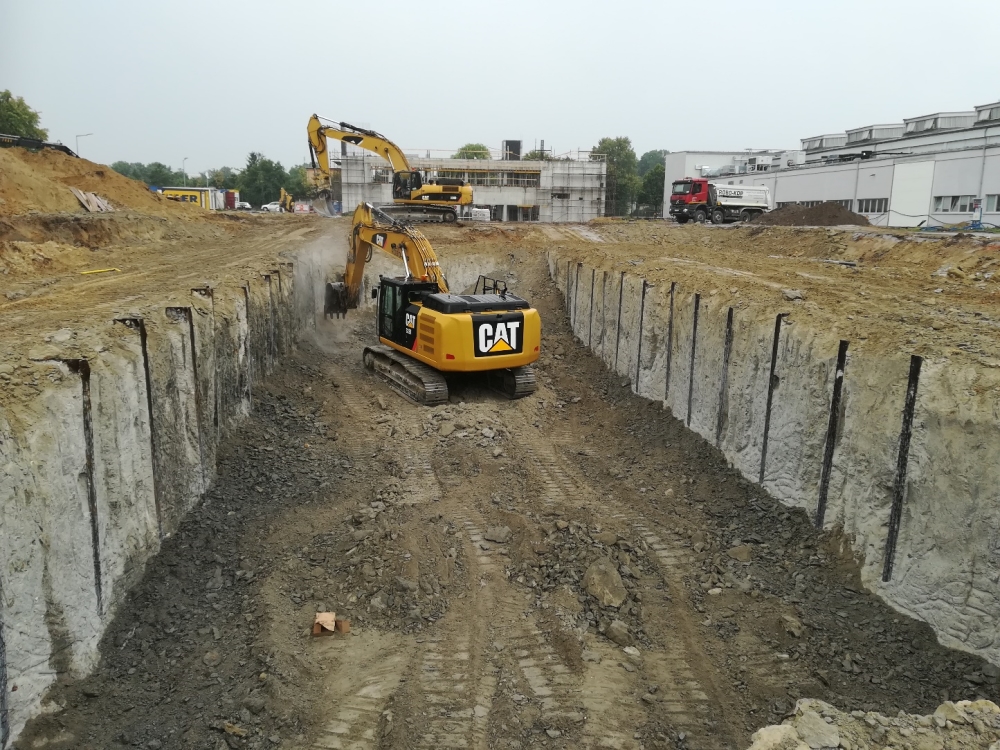

Rys. 3. Głębienie wykopu wewnątrz przesłony przeciwfiltracyjnej wykonanej za pomocą kolumn DSM Ø 2,4 m. Kolumny DSM tworzące przesłonę przeciw-filtracyjną oraz wzmocnienie
podłoża wykonano z tzw. pustym przelotem umożliwiając bezproblemowe wykonanie wykopu budowlanego wewnątrz przegrody przeciwfiltracyjnej.

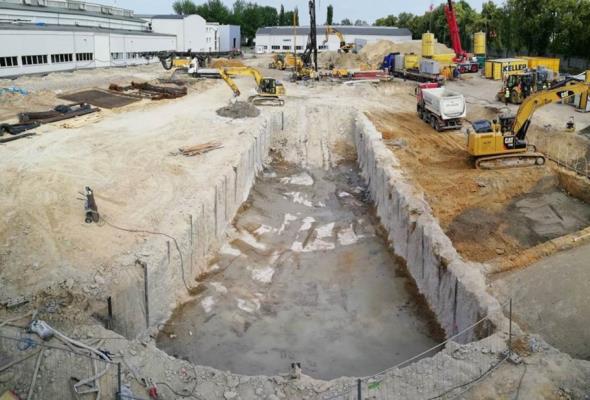

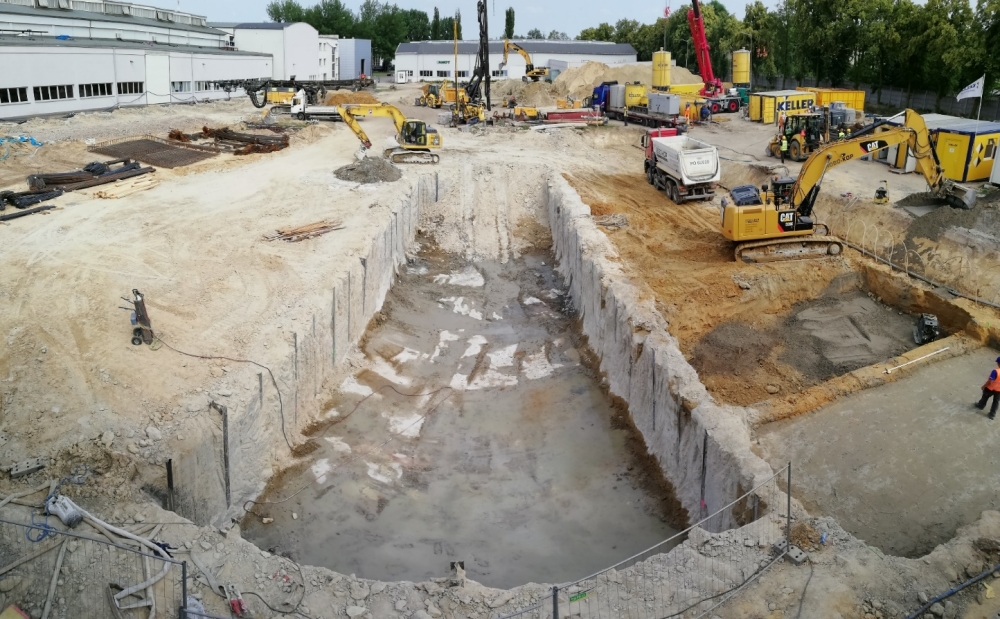

Rys. 4. Widok pionowej i poziomej przesłony przeciwfiltracyjnej w docelowym wykopie, wykonanych za pomocą kolumn DSM Ø 2,4 m.
