35-tonowy pierścień w tunelu pod Łodzią - zamontowany

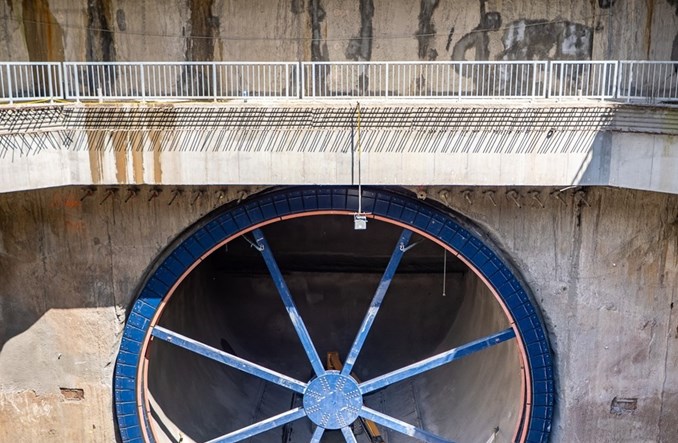

W komorze startowej tunelu KDP w Łodzi zamontowano 35-tonowy pierścień uszczelniający, niezbędny do rozpoczęcia pracy tarczy TBM. Element umożliwi bezpieczne drążenie, zapewniając kontrolę ciśnienia zaczynu cementowego pomiędzy obudową tarczy a gruntem ograniczając ryzyko osiadania terenu nad budowanym tunelem. Montaż wykonano z precyzją ±5 mm przy użyciu specjalistycznej suwnicy.

Po co potrzebny jest pierścień uszczelniający

Podczas budowy tuneli pod miastem jednym z największych wyzwań jest kontrolowanie oddziaływania robót na otaczający grunt i wody podziemne. Pierścień uszczelniający umożliwi tarczy TBM kontrolowanie ciśnienia z pomocą płynnych materiałów budowlanych, których zadaniem jest wypełnienie przestrzeni pomiędzy obudową a gruntem. Dzięki temu można będzie ograniczyć ryzyko niekontrolowanego osiadania terenu nad budowanym tunelem.

35-tonowy pierścień

Pierścień uszczelniający zamontowany w komorze startowej składa się z dwóch warstw uszczelnienia, które wspólnie stworzą barierę zabezpieczającą podczas rozpoczynania drążenia.

Waży ok. 35 ton. Montaż wymagał zastosowania specjalistycznej suwnicy i precyzyjnych działań zespołu wykonawczego. Imponująca jest dokładność wykonanych prac. Pierścień został osadzony z tolerancją wynoszącą zaledwie ±5 milimetrów!

Nad montażem pracował zespół inżynierów generalnego wykonawcy - PORR S.A. Precyzja była ważna, nawet niewielkie odchylenia mogłyby wpłynąć na prawidłową współpracę pierścienia z tarczą TBM podczas rozpoczynania drążenia.

Kolejny etap przygotowań do drążenia

Montaż pierścienia uszczelniającego to kolejny etap przygotowań komory startowej na Retkini do montażu tarczy TBM i rozpoczęcia drążenia tunelu o długości 4,6 km. W tunelu znajdą się dwa tory umożliwiające ruch pociągów z prędkością do 160 km/h. Tunel będzie miał 14 metrów średnicy i będą biegły w nim dwa tory.

Między stacjami Łódź Fabryczna i Retkinia powstanie pięć komór ewakuacyjnych, z czego jedna - w pobliżu ul. Nad Karolewką - jest już w fazie realizacji. Kolejna komora znajduje się na etapie prac przygotowawczych.

Gotowa jest komora odbiorcza Fabryczna, a główne prace koncentrują się obecnie przy montażu tarczy TBM w komorze startowej Retkinia.

Tunel dalekobieżny Port Polska w Łodzi będzie elementem linii Kolei Dużych Prędkości „Y” Warszawa – Łódź – Poznań / Wrocław, która ma zostać uruchomiona do 2035 r. Planowana data otwarcia odcinka między Warszawą, nowym lotniskiem i Łodzią to r. 2032.
