„Karpatka” wraca do pracy na S19. Przygotowania do drążenia drugiej nawy tunelu

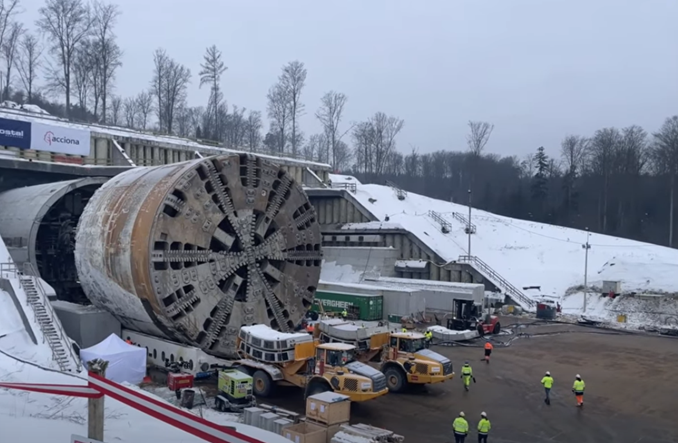

W ramach rozpoczęcia pracy maszyny TBM przed starem drążenia drugiej nawy koniecznie było rozłączenie instalacji hydraulicznych, przeprowadzenie spawania usztywnień ogona tarczy, zamontowanie AirMover pod transport „Karpatyki” czy też obrócenie i ustawienie tarczy przed kołyską startową.

Niebawem ruszą prace do wydrążenia nawy niezbędnej do realizacji tego odcinka S19. Pierwsza z nich została wydrążona w pierwszej połowie grudnia minionego roku. Inwestycję realizuje konsorcjum firm Mostostal Warszawa i Acciona Construccion. Umowa na 2,2 mld zł została podpisana w lipcu 2020 roku.


Wymagające prace przy tunelu

Tunel o długości 2255 m składał się będzie z dwóch naw, które zostaną połączone 15 przejściami poprzecznymi oraz dodatkowym przejazdem awaryjnym. Każda z naw będzie miała po dwa pasy ruchu oraz dodatkowy pas awaryjny. Produkcja elementów obudowy tunelu, tzw. tubingów, odbywa się w hali prefabrykacji bezpośrednio na placu budowy. Zlokalizowana jest ona w Lutoryżu, w miejscu, gdzie docelowo będzie funkcjonowało Miejsce Obsługi Podróżnych (MOP Lutoryż). Hala wyposażona jest w linię produkcyjną, cztery suwnice (największa ma udźwig 60 t) i węzeł betoniarski. Tubingi stanowią rodzaj cylindrycznej obudowy tunelu wykonanej z żelbetu. 10 połączonych tubingów tworzy pierścień. Na obudowę tunelu w Babicy wykorzystanych zostanie przeszło 2230 pierścieni.

Karpatka ma 114 metrów długości i 15,16 metrów średnicy. Jej waga to 4400 ton. Posiada napęd hydrauliczno-elektryczny i 12 silników, każdy o mocy 1 megawata. Ważący 440 ton pierścień skrawający obraca się z prędkością do 2 obrotów na minutę oraz posiada 471 narzędzi służących do wiercenia. Maszyna przejdzie ponad 100 metrów poniżej szczytu wzgórza Grochowiczna. Czas potrzebny na wydrążenie jednej nawy tunelu to ok. 9 miesięcy (przy sprzyjających warunkach). Następnie maszyna w ciągu trzech miesięcy zostanie odwrócona i rozpocznie drążenie kolejnej nawy tunelu.

W trakcie drążenia tunelu, wykonawca napotkał problem. W lipcu 2023 roku, podczas próbnych pompowań mających na celu obniżenie zwierciadła wody, stwierdzono ulatnianie się gazu, który pojawił się w dwóch z 44 otworów studziennych. W celu zapewnienia bezpieczeństwa personelowi pracującemu na budowie, wykonawca wstrzymał prace związane z próbnym pompowaniem oraz wierceniem pozostałych studni. Przy użyciu odpowiedniego sprzętu potwierdzono w pobranych próbkach gazu obecność metanu. Pobrano także próbki do badań laboratoryjnych, które również potwierdziły obecność metanu w wodzie.

W związku z wykryciem metanu koniecznie było odpowiednie przygotowanie maszyny TBM do pracy w warunkach metanowych. Po analizach przeprowadzonych przez ekspertów z zakresu górnictwa, w ramach doposażenia maszyny, konieczne było m.in. zamontowanie systemu czujników wykrywających obecność metanu na etapie drążenia tunelu oraz montaż zmodyfikowanego systemu wentylacji o zwiększonej wydajności umożliwiającego przewietrzanie tunelu i niedopuszczenie do gromadzenia się metanu wewnątrz wyrobiska. Niezbędna była także wymiana części podzespołów na urządzenia mogące pracować w stwierdzonych warunkach.

S19 Rzeszów Południe – Babica

Tunel drążony przez Karpatkę będzie częścią odcinka drogi ekspresowej o długości ponad 10 km w przekroju dwujezdniowym, po dwa pasy ruchu w obu kierunkach.

W ramach inwestycji powstanie węzeł Babica zlokalizowany w pobliżu skrzyżowania DK19 z DW988. Zakres prac obejmuje także budowę obiektów i inżynierskich, w tym tunelu o długości 2,3 km, sześciu estakad, dwóch wiaduktów nad S19, bezkolizyjnego przejazdu nad linią kolejową w ciągu istniejącej DK19, trzech przejść dla zwierząt i jednego przejazdu pod S19.

Wybudowane zostanie również pierwsze w województwie podkarpackim Centrum Zarządzania Tunelem. Inwestycja obejmuje także budowę dwóch Miejsc Obsługi Podróżnych (MOP): MOP Lutoryż (kierunek Rzeszów i Barwinek) oraz dwóch lądowisk dla śmigłowców Lotniczego Pogotowia Ratunkowego (na MOP Lutoryż w kierunku Rzeszowa i przy Centrum Zarządzania Tunelem).
